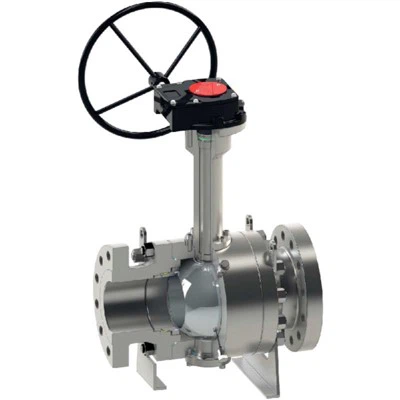

Kriogeni kuglični ventil od -196 stepena

Kriogeni kuglični ventili od -196 stepena proizvedeni su za ekstremno niske temperature i kriogene primjene. Ventili su dizajnirani sa integrisanim produžetkom poklopca koji sprečava da kriogene tečnosti dospeju do vretena omogućavajući tečnostima da ključaju i pretvore se u gas. Ovo smanjuje gubitak energije duž produžetka i štiti ventil od kvara. Strukturni integritet ventila smanjuje na minimum bilo kakvu termičku deformaciju unutrašnjih komponenti uzrokovanu temperaturnim varijacijama, osiguravajući najviši nivo performansi za čvrsto zatvaranje u kritičnim LNG poljima.

VALVE DESIGN

Na osnovu BS 6364, MESC 77/200, ISO 28921‐1 i zahtjeva kupaca

TEMPERATURNI OPAS

-320 do 212 stepeni F (-196 do 120 stepeni)

VELIČINA

NPS 1-30 (DN 25-750)

RACING PRESSURE

ASME 150 - ASME 900

LICEM U LICE

Prema API 6D standardu

END CONNECTIONS

RF, RTJ prema B16.5 & B16.47
BW, sučeono zavareni prema B16.25

MATERIJALI:

Niskotemperaturni ugljenični čelik, nerđajući čelik, dupleks, super dupleks, inkonel.

BODY DESIGN

Kovani vijci dvodelni i trodelni

DESIGN SEAT

Mekana ili metalna sjedala sa tvrdim slojem na lopti i sjedištima
Dizajn sjedišta kako bi se izbjeglo zadržavanje tečnosti u tjelesnoj šupljini

KARAKTERISTIKE

Sekundarne brtve od čistog grafita
Antistatički uređaj
Drška protiv izduvavanja
Konfiguracija usne brtve
Dostupno pakovanje stabljike sa niskim fugitivnim emisijama
Produženi poklopac motora za niske i kriogene usluge

OPERATOR

Ručno: ključ ili zupčanik sa katancem
Pogon: pneumatski/hidraulični/električni

TESTIRANJE I CERTIFIKACIJE

Usklađenost sa BS 6364, MESC 77/200, ISO 28921‐1 inspekcija i ispitivanje

Vatrootporna i vatrootporna testirana prema API 6FA/607
SIL 3 certifikat prema IEC61508
Fugitivna emisija prema ISO15848
PED 2014/68/UE
