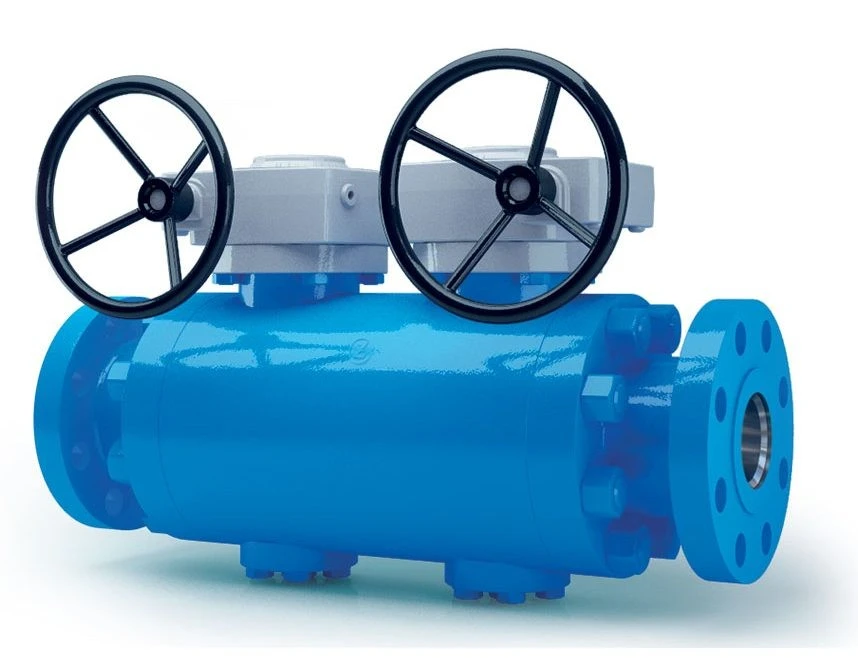

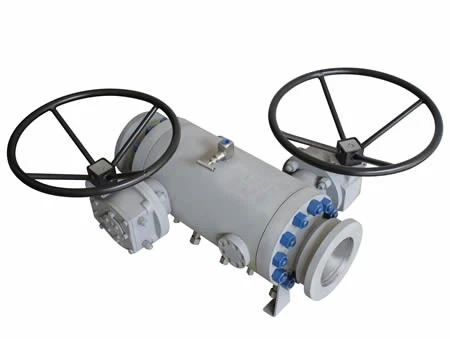

Kuglični ventil sa dvostrukim blokom i odzračivanjem od 3 komada

3-dijelni dvostruki kuglični ventil sa blokom i ispuštanjem ima jedinstven dizajn dvostruke strukture, koji se sastoji od tri odvojene komponente tijela ventila. Konkretno, tijelo ventila je konstruirano od dvije sfere, od kojih svaka neovisno upravlja kanalom tekućine. Ovaj inovativni dizajn ne samo da poboljšava fleksibilnost i pouzdanost ventila, već mu takođe omogućava da se istakne u scenarijima koji zahtijevaju istovremenu kontrolu dva kanala fluida. Dodatno, ventil je opremljen funkcijom drenaže, sposobnom da po potrebi otpusti pritisak u cevovodu, čime se obezbeđuje siguran i nesmetan rad celog sistema.

VALVE DESIGN

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATURNI OPAS

-58 do 392 stepena F (-50 do 200 stepeni)

VELIČINA

NPS 1-12 (DN 25-300)

RACING PRESSURE

ASME 150 - ASME 2500

LICE U LICE

Prema API 6D standardu

END CONNECTIONS

RF, RTJ prema B16.5 & B16.47
BW, sučeono zavareni prema B16.25
SW, Utičnice zavarene prema B16.11

MATERIJALI

Niskotemperaturni i niskolegirani ugljični čelik

Nerđajući čelik, Duplex i Super Duplex

Legure nikla, titanijum

BODY DESIGN

Kovani i liveni vijcima trodelni

DESIGN SEAT

Mekano ili metalno sjedište sa tvrdim slojem na lopti i sjedištima
Dvostruka klipna sjedišta
Kombinovana sedišta

GLAVNE APLIKACIJE

• Proizvodnja nafte i gasa na moru
• Terminali za gas i ulje
• Hemijska i petrohemijska
•Rafiniranje
•Proizvodnja skida za fiskalno mjerenje
•LNG gas nosač
•Izvođači procesa/energetike

PREDNOSTI

• Ušteda prostora i težine
•Ušteda (proizvod i instalacija)
• Minimizirani putevi curenja
•Povećan strukturalni integritet linije
• ESDV+MOV ili ESDV+XV konfiguracije
•Povećana pouzdanost sistema

KARAKTERISTIKE

•Protiv izduvavanja/niske emisije vretena
•Protivpožarna i antistatički dizajn
•Nezavisna kugla i stabljika
•Samoporavnavajući ukrasi
•Samorasterećenje / efekat dvostrukog klipa
plutajuća sedišta
•Mekano ili metalno sjedište

OPERATOR

Ručno: ključ ili zupčanik sa katancem
Pogon: pneumatski/hidraulični/električni

TESTIRANJE I CERTIFIKACIJE

Usklađenost sa API 6D & ISO 5208 & API 598 inspekcijom i testiranjem
Vatrootporni i vatrootporni prema API 607
SIL 3 certifikat prema IEC61508
Fugitivna emisija prema ISO15848
PED 2014/68/UE
